今日はカーナビのお話
GPSアンテナ、純正風にインストールしました！
リンク
一般的なGPSの取り付け位置は？
社外ナビのインストール、GPSアンテナの取付は、大体こんな感じですよね？
出典：カロッツェリア 取扱説明書 DMH-SF700/SZ700
でも純正ナビって、全然GPSアンテナ見えないですよね？どこついてんの？
実は、純正ナビのGPSアンテナは、ダッシュボードの中にあるんですよ
内装バラシ編で、メーターパネルまでばらしましたが、実はそこ
左がETCのアンテナで、右の謎の空間が純正ナビのGPS取付場所...のはず(笑)
純正GPS取付ブラケット

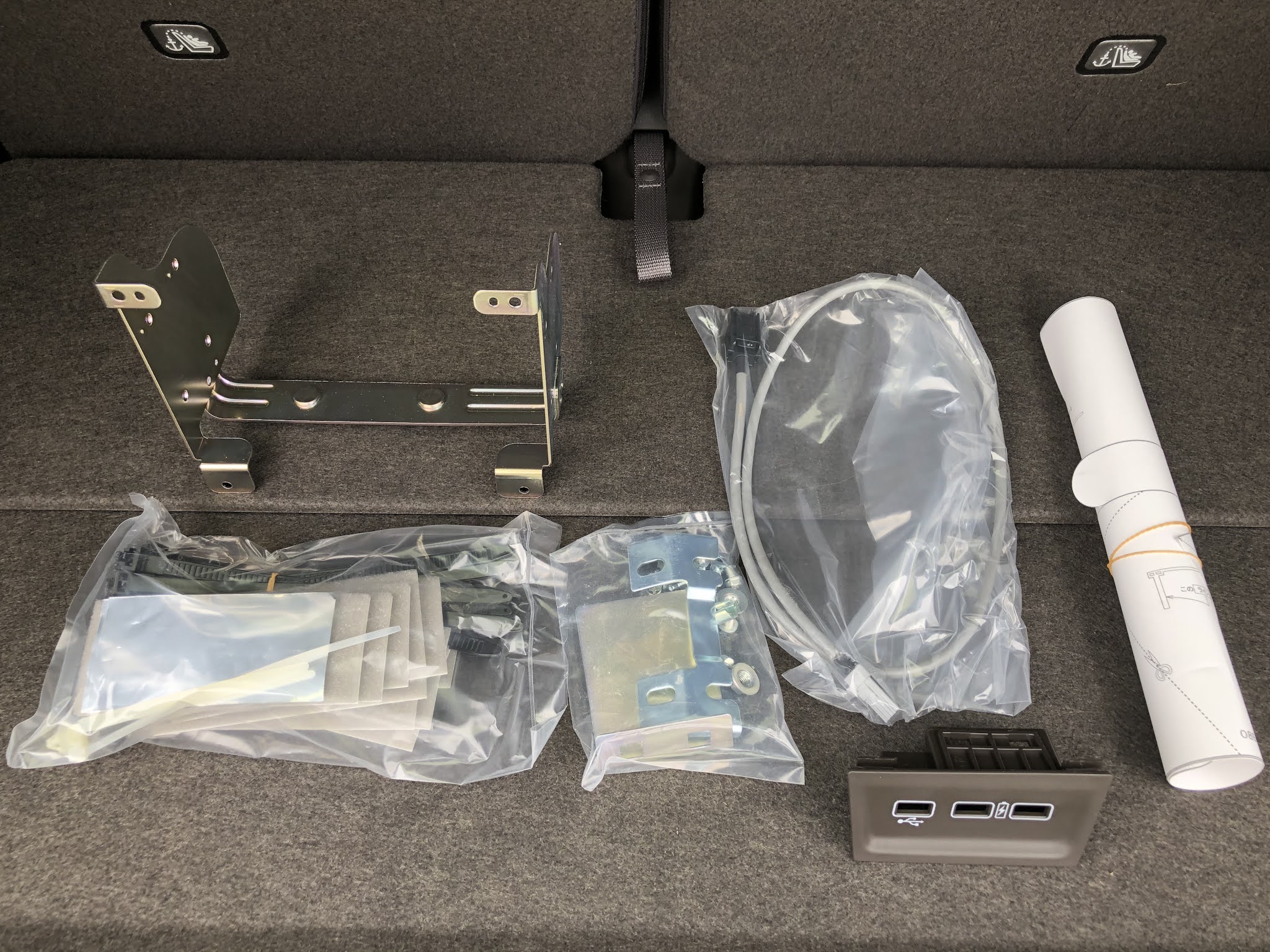

kazpressoは、純正のナビの取付ブラケット、買いましたよね？

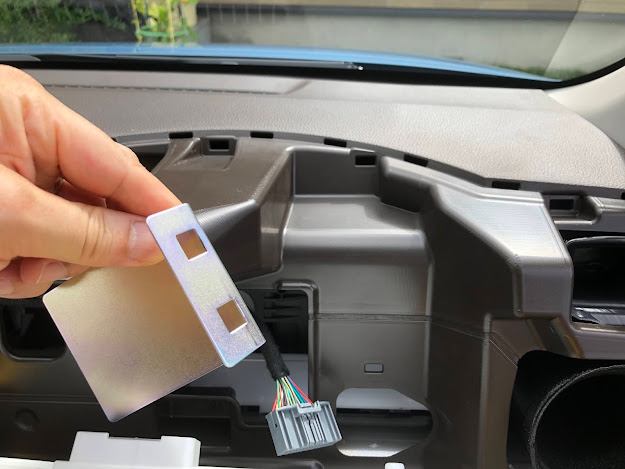

これに、GPSアンテナのブラケットがついてくるんですよ
受信感度を上げるために、素材はメタル製、
取付位置も、メーカーが検討した位置なので安心です(多分)
のはずだったんですが...
で、結局GPSはどこにつけた？
はい...結局GPSは...

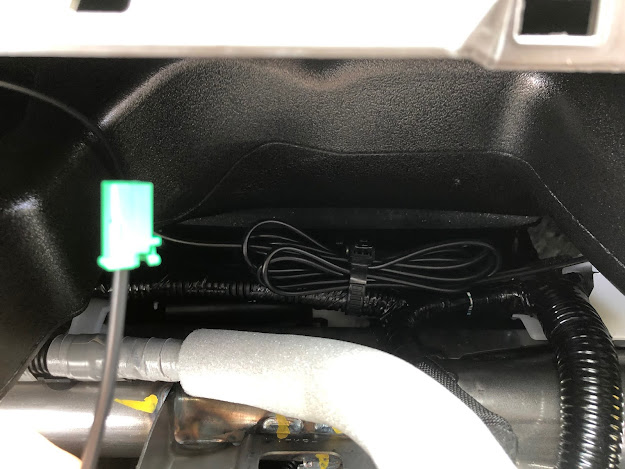

ナビ付属の金属シートを貼付け面の形状に加工して張り付け、
GPSユニットを両面テープで貼り付けました
配線は、他のハーネスにタイラップでくくりつけて終了です
手前の緑のが、ナビにつなげるコネクターです
ダッシュボードすっきりで何もなかったかのようです
もちろん受信感度は、取付編で確認します
新型 N-WGN GPSで検索して拝見させていただきました。GPSアンテナを取り付けるための鋭角に折れ曲がったプレートですが、ETCアンテナの真下になります。プレートにGPSアンテナを張り付けて、裏側から挿入して表側のビスで固定するそうです。（表現が難しいですが）
返信削除コメントありがとうございます！ETCアンテナの下ですか？！それは気づきませんでした。早速試してみます！といいたところでしたが...すでにブラケット処分してしまいました(笑)貴重な情報、ありがとうございました。
返信削除書き方が悪くてすみません。ETCユニットの真上でした。ETCユニットの真上付近に穴が2か所あるかと思います。その裏側に固定する形になります。ネジを固定するパーツが付属していたかと思います。これを鋭角に折れ曲がったプレートに取り付け、ETCユニットの真上かつ裏側付近へ設置します。
返信削除追加のコメントありがとうございます！ETCユニットの上ということは...ダッシュボードのだいぶ中の方ですよね？それは気づかなかったですね...ありがとございます！
返信削除はじめまして。
返信削除みんカラのエルタイムさんという方の整備手帳が写真付きで分かりやすかったです。
ETC右側のスペースは本来使わないんですね。
運転席に座った状態から見ると、ETCアンテナの前方、ダッシュボードの裏に付けるんですね。
kazpressoさんのやり方が簡単で分かりやすいとは思うのですが、その後機能的に問題はありませんか？
コメントありがとうございます。私もエルタイムさんのみんカラ記事拝見し、正しい取り付け方、よ～くわかりました(笑)。別記事にも書きましたが、残念ながらAppleCar Playでは、GPS信号に対応したナビアプリがないため、GPSの効果の有無を確認することができません。一応、ディスプレーオーディオの設定画面上では、GPSをきちんと認識しております。参考になれば幸いです。
