【フリード AIR EX】DIYで社外ドラレコ取り付け　純正オプションコネクターを使った簡単取付方法公開！　フロント編

kzpressoです

今日は フリード AIR EXのお話

DIYで社外ドラレコ取り付け

純正オプションコネクターを使った簡単取付方法公開！

フロント編です♪

ホンダ純正オプションコネクターとは？

ドラレコの配線って面倒ですよね？

Aピラー外して、足元のヒューズボックスとかナビ裏から電源取ったり

知ってました？最近のホンダ車って、ドラレコ用のオプションコネクターっていうのがあって

フロントとリアに、常時電源とACCが来ているんですよ！

これを利用して、内装分解を最小に、配線も超コンパクトに取り付けました！

内装バラシ

ルームランプ周りを、こんな感じで外します

外れたら、コネクターを3つ外します

次に、センサーカバーの小さいほうを、こんな感じで外します

次にセンサーカバー本体を外すんですが、これが結構硬くて...

コツは、片側ずつやること

左端を上に押しながら、左クリップを外し

右端を上に押しながら、右クリップを外す

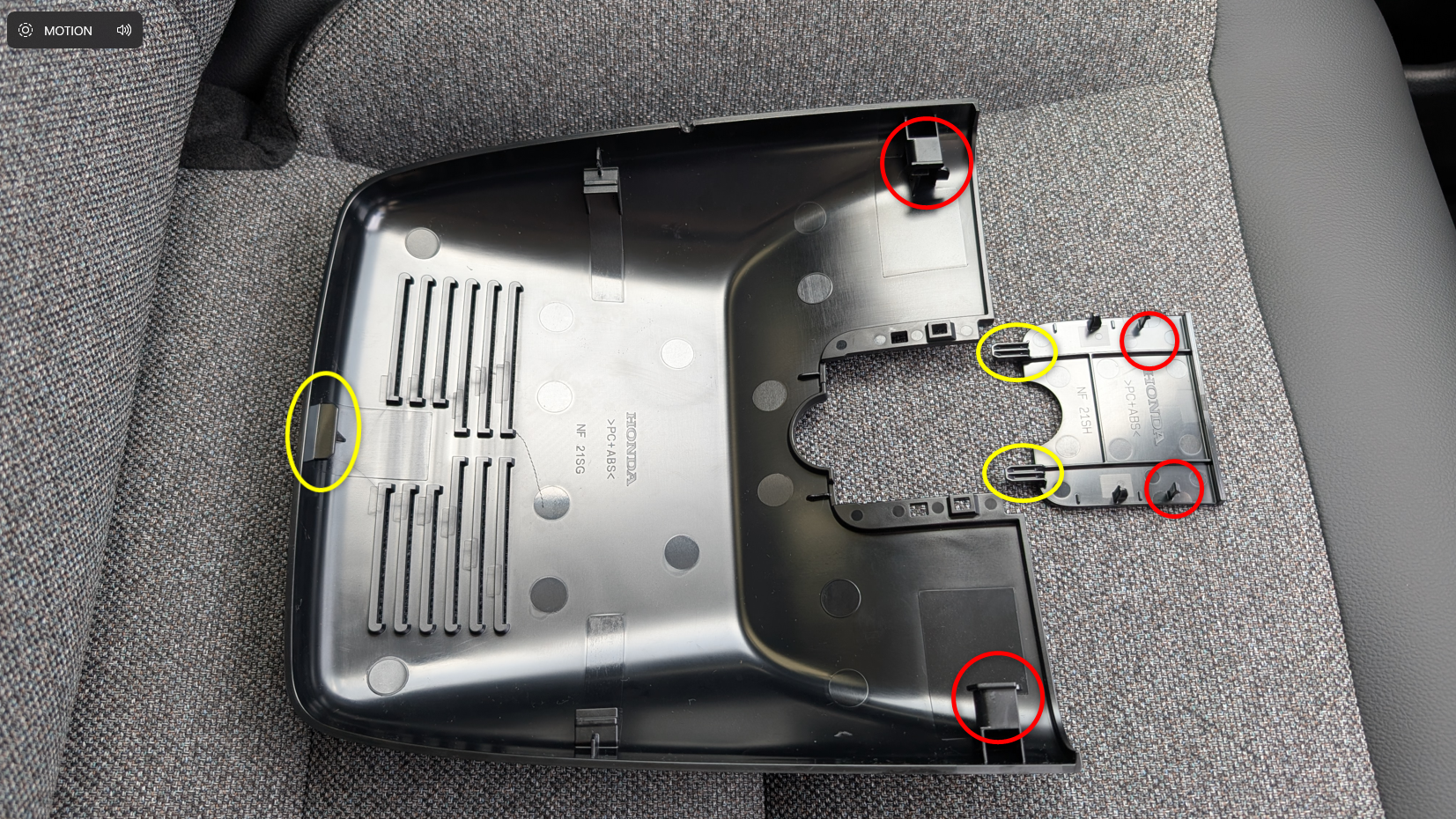

カバーの裏側はこんな感じ

オプションコネクターから電源をとる

ルームランプを外すと、右奥の方にコネクターが隠れてます

これが純正のオプションコネクターです

これを引っ張り出して、テスターを当てて電源を解析

コネクターをぶっちして(笑)、ギボシ処理をします

本作業の要となる、ACCの12Vを、USB電源ポートを経由し、DC5Vに変換

両刺しの短いMicro USBケーブルで、ドラレコに接続して完成です！

センサーカバーに、USBケーブルを通すスリットを開けて

はい、完成！

まとめ

普通にやると、Aピラーを外して、長い配線を這わさないといけません

このやり方だと、分解する場所が少なく、ケーブルも最短で完了

カーテンエアバックなどに影響がなくて、安心ですよね！

DIYに自信のある方、お試ししてください！
