今日はカーナビのお話
さぁ、やっとcarrozzeria DMH-SZ700本体の取付となります
リンク
車体側ハーネスとナビハーネスの接続
純正ハーネスは、奥のほうに茶色いテープで止まっているので、
それをぶっちし、手前まで引っ張り出します
次に、車体側の純正コネクターに、用意した社外ハーネスのコネクターを取り付け
ナビ本体の奥行きの短さを考慮し、長さを詰めすぎないようにハーネスは作ってあります
写真撮り忘れましたが、追加のボディーアースは、
このタイミングで、フレームにボルト止めしました
ナビとブラケットの取り付け
純正ブラケットを、ナビパネルに取り付けます
純正ブラケットに、フェイスパネルを取り付けたナビ本体を挿入
普通のナビは、左右4本ずつのねじを使いますが、奥行きが短いので左右2本ずつでOK
車両への取り付けと導通確認
最後に、この背面にナビ側のハーネスコネクターの接続し、車両に組付けて完了！
と言いたいですが、仮付けのまま我慢して、まずは通電チェック
エンジンスタートボタンを押して、いざ起動！無事起動しました
まずは、GPS受信確認、純正風インストールも問題なし
次にラジオ、いい音！♪かな？よくわからん(笑)

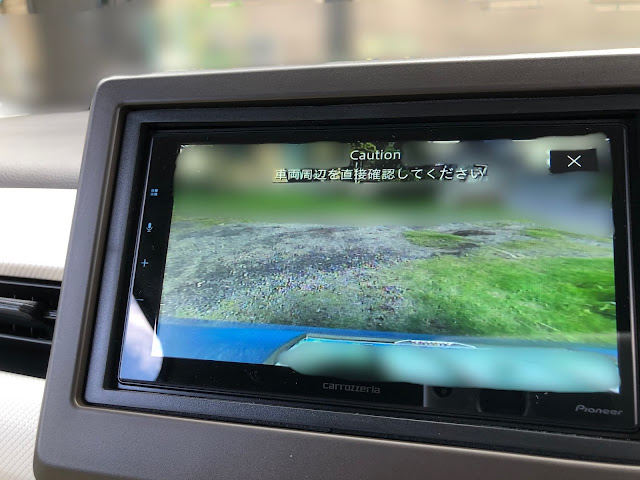

バックカメラ、ガイドライン調整は後日ゆっくり行います
LightingケーブルでiPhoneをつなぎ
Music、うーんいい音するね♪さすがパイオニア、細かい音質調整は後日
とここまではよかったものの...ステアリングリモコンが動かない...後日対応します
ナビパネルのクリップをすべて挿入し、ナビ取り付けはこれにて終了！
本当は、エアコンパネル奥の、2本のねじで、ナビパネルを固定するのですが
近々ドラレコ、レーダー探知機等を付けるので、後日取付とします
10年ぶり？ぐらいの車DIYでしたが、スマートにできたんじゃないかと思います
歳のせいか？(笑) 焦らず、よく考え、よく調べ、
時には思いっきり？できたのが、良かったかなと
N-WGNに限らず、皆さんの車DIY参考になれば幸いです
